玻璃鋼防腐工程基層處理要求及方法步驟詳解

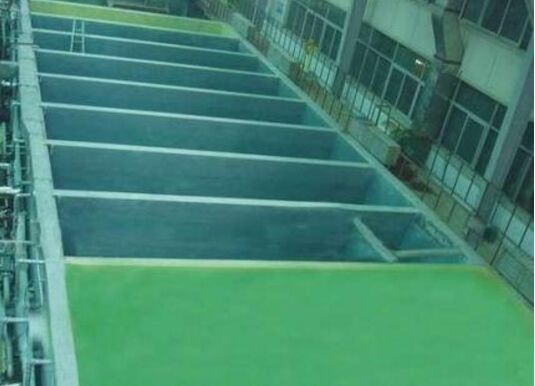

玻璃鋼防腐工程襯里從基層角度來分，可分為鋼基層襯玻璃鋼和混凝土襯玻璃鋼，這兩種玻璃鋼對基層的要求、膠結(jié)料配方、施工方法、施工間隔、玻璃鋼結(jié)構(gòu)、及養(yǎng)護(hù)都有所不同。玻璃鋼具有優(yōu)良的物理性能，玻璃鋼的比重通常在1.8-2.1之間,是鋼材的1/4---1/5，比鋼、鑄鐵、塑料性能優(yōu)越，玻璃鋼的熱膨脹系數(shù)與鋼大體相當(dāng)，而熱傳導(dǎo)系數(shù)只有鋼的O.5％，而且玻璃鋼的最大的優(yōu)點(diǎn)是它耐化學(xué)腐蝕性能，使用壽命長。玻璃鋼具有特殊的耐化學(xué)腐蝕性能，在儲存腐蝕性介質(zhì)時(shí)，玻璃鋼比其它材料有無法比擬的優(yōu)越性，可以耐多種酸、堿、鹽和有機(jī)溶劑。玻璃鋼設(shè)計(jì)靈活，它可以根據(jù)不同使用條件，采用不同的防腐施工方案，以適應(yīng)不同的要求。通過防腐層樹脂選取、結(jié)構(gòu)層厚度來調(diào)整不同的介質(zhì)與載荷。

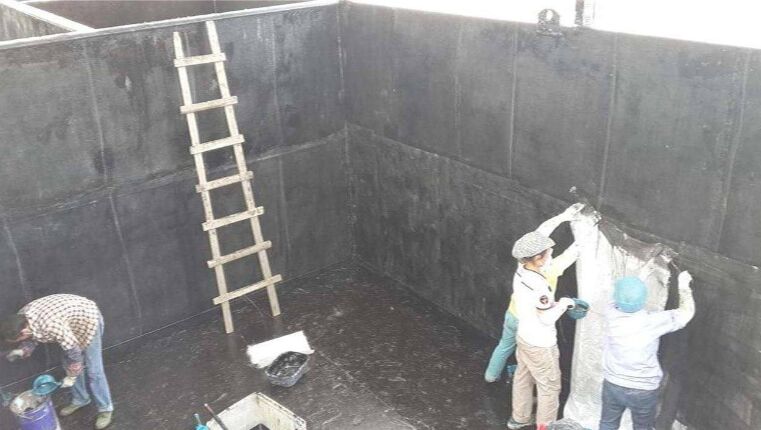

玻璃鋼防腐工程基層處理要求：玻璃鋼防腐工程的優(yōu)點(diǎn)是它耐化學(xué)腐蝕性能，使用壽命長。玻璃鋼具有特殊的耐化學(xué)腐蝕性能，在儲存腐蝕性介質(zhì)時(shí)，玻璃鋼比其它材料有無法比擬的優(yōu)越性，防腐工程基層表面處理方法主要包括一下十個(gè)步驟：

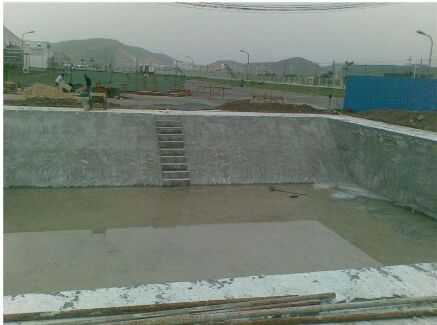

　　1、基層必須堅(jiān)固、密實(shí)；強(qiáng)度必須進(jìn)行檢測井應(yīng)符合設(shè)計(jì)要求。嚴(yán)禁有地下水滲漏、不均勻沉陷。不得有起砂、脫殼、裂縫、蜂窩麻面等現(xiàn)象。

　　2、基層表面應(yīng)平整，其平整度應(yīng)采用2m直尺檢查，并應(yīng)符合下列規(guī)定：

　　3、當(dāng)防腐蝕面層厚度不小于5mm時(shí)，允許空隙不應(yīng)大于4mm。

　　4、當(dāng)防腐蝕面層厚度小于5mm時(shí)，允許空隙不應(yīng)大于2mm。

　　5、基層必須干燥，在深度為20mm的厚度層內(nèi)，含水率不應(yīng)大于6％；當(dāng)采用濕固化型材料時(shí)，含水事可不受上述限制，但表面不得有滲水、浮水及積水；當(dāng)設(shè)計(jì)對濕度有特殊要求時(shí)，應(yīng)按設(shè)計(jì)要求進(jìn)行施工。

　　6、基層坡度必須進(jìn)行檢測井應(yīng)符合設(shè)計(jì)要求，其允許偏差應(yīng)為坡長的土0.2％，偏差值不得大于30mm。

　　7、承重及結(jié)構(gòu)件等重要混凝上澆筑宜采用大型清水模板一次制成。當(dāng)采用鋼模板時(shí)，選用的脫模劑不應(yīng)污染基層。

　　8、玻璃鋼施工基層表面進(jìn)行塊材鋪砌施工時(shí)，基層的陰陽角應(yīng)做成直角，進(jìn)行其他種類防腐蝕施工時(shí)，基層的陰陽角應(yīng)做成斜面或圓角。

　　9、經(jīng)過養(yǎng)護(hù)的基層表面，不得有白色析出物。

　　10、基層表面必須潔凈。
